Онлайн -быстрое преобразование производства устройств Star Wheel для заполнения оборудования

По мере роста спроса потребителей на персонализированную упаковку увеличивается количество форм бутылок на рынке. Количество форм бутылок, с которыми оборудование совместимо, увеличивается, и требуется несколько комплектов звездных колесных устройств. При производстве различных форм бутылок требуются соответствующие изменения и преобразования.

В этой статье предлагается устройство Star Wheel для онлайн -конверсии производства. Он может соответствовать требованиям передачи различных форм бутылок и решить трудоемкую и трудоемкую проблему традиционного переключения между несколькими формами бутылок. См. Рисунок 1 и Рисунок 2.

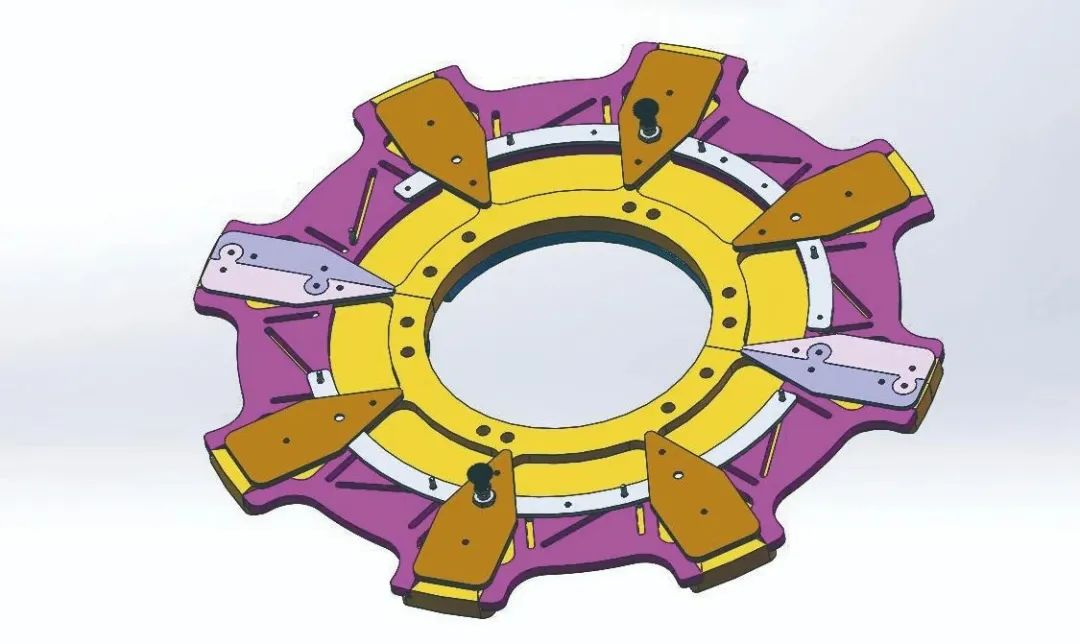

Рисунок 1. 3D -диаграмма общей структуры

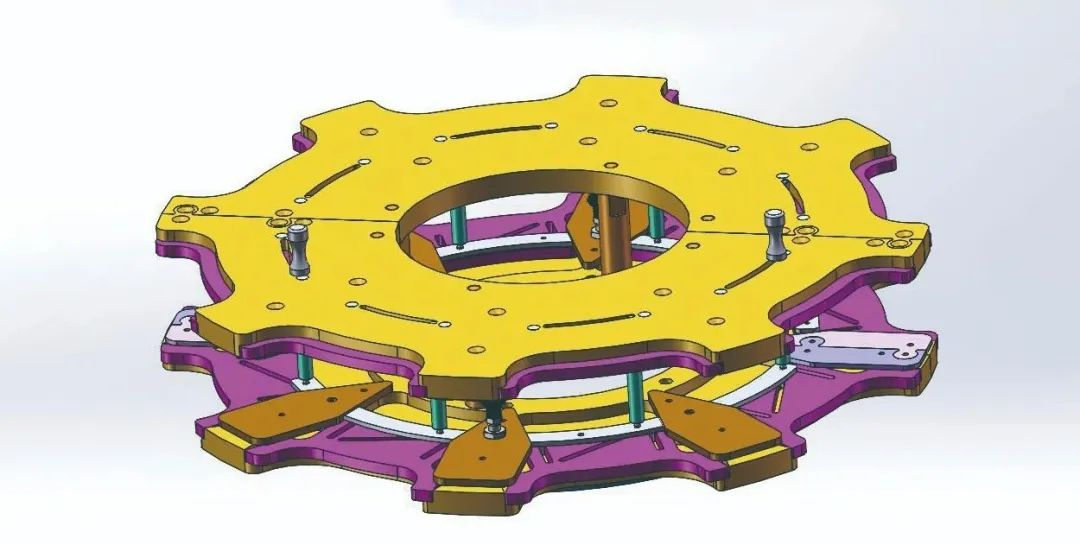

Рисунок 2 . 3D-поперечный вид

Звездное колесо имеет два слоя, каждый слой включает в себя фиксированный слой и подвижный слой. Подвижный слой может быть расширен или хранить в фиксированном слое. См. Рисунок 3.

При создании больших бутылок переверните ручку, чтобы синхронно повернуть верхние и нижние пластины, чтобы втягивать верхние и нижние подвижные слои в верхние и нижние фиксированные слои. Верхние и нижние фиксированные слои контактируют с формой бутылки, а фиксирующие штифты заблокированы.

При производстве небольших форм бутылок верхние и нижние подвижные слои расширяются соответственно для контакта с формой бутылки и заблокированы с помощью фиксирующих штифтов.

Просто повернув ручку, вы можете переключаться между двумя разными формами бутылки, сократив время с 30 минут до менее чем 10 минут. Чтобы уменьшить вес общего переключателя, он предназначен для разделения и разоблачения отдельно при изменении. Для производственного персонала удобно работать и снижать интенсивность труда.

01 Верхний фиксированный слой 02 Верхний уровень активности 03 Нижний уровень активности.

04 Нижний фиксированный слой 05 соединительный шаг 06 Поверните ручку

07 Верхняя пластина 08 Фиксированный штифт 09 Нижний весло

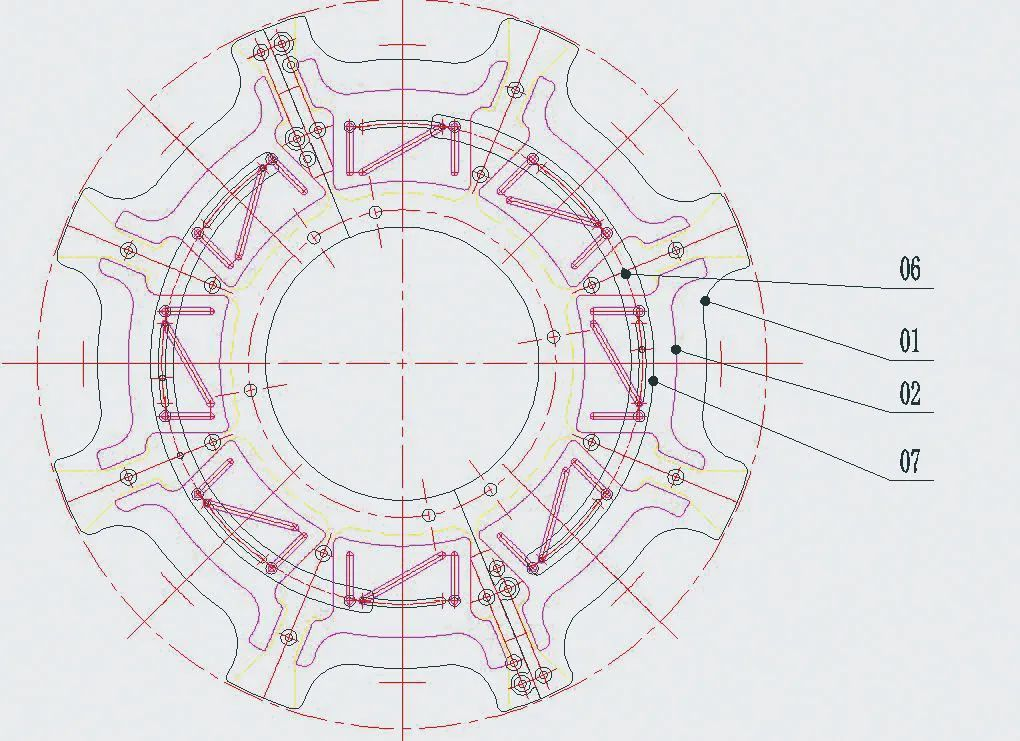

Рисунок 3 . Распределение имен компонентов

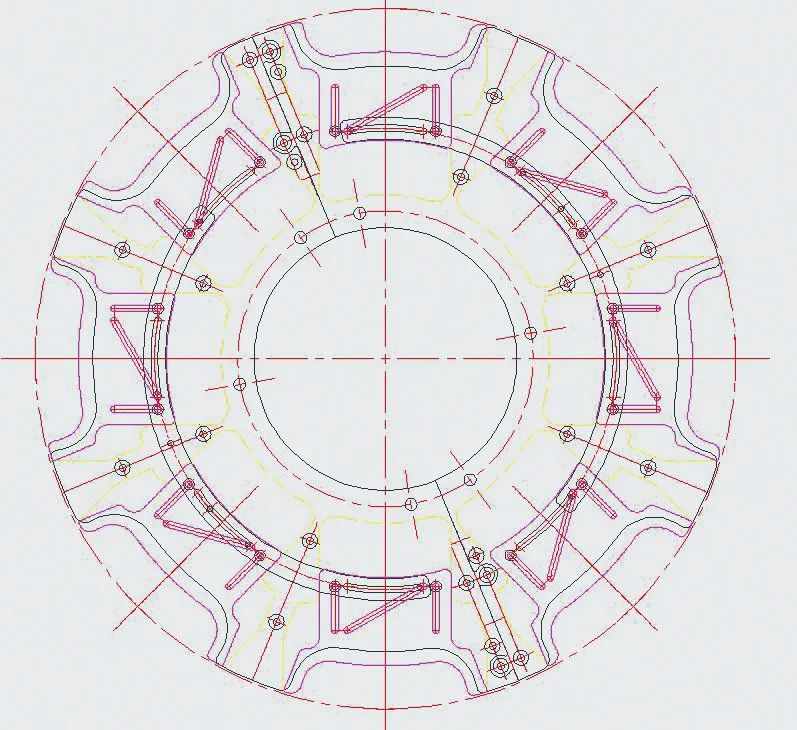

Рисунок 4: Состояние активного слоя втягивается в звездное колесо при запуске большой бутылки

Рисунок 5 Состояние активного слоя, простирающегося из звездного колеса при запуске флакона

Рисунок 6: Фактический снимок структуры проекта

Этот проект эффективно решает болевые точки плохой совместимости и низкую эффективность традиционного оборудования для кормления бутылок посредством инновационного регулируемого дизайна. Его модульная структура, недорогие возможности обслуживания и эффективные адаптации не только предоставляют производителям значительные решения по снижению затрат и повышение эффективности, но и закладывают техническую основу для цифровой трансформации упаковочной отрасли. В рамках тенденции персонализированного производства такая технология ускорит переход отрасли от жесткого производства »к гибкому интеллектуальному производству ».

(Cr. Brew & Beverage Technology Equipment)
